ГОТОВО: Ил-2 Smer 1/72

[pentagonschik]

1 сентября, так 1 сентября! Стартану и я.

На коробочке написано, что набор предназначен для моделистов, старше 8 лет. Значит, я подхожу!

Кроме самого смеровского пластика

пока имею только вакушный фонарь,

т.к. "родной" имеет многочисленные дефекты.

Пока планируется стройка "изкоровки" (кроме фонаря, ессссно), но в процессе всё может быть...

Вариант камуфляжа планирую самый простой - однотонный зелёный (ныне это модно ) с надписью "В бой за родину!". К сожалению, фото прототипа не обнаружил. В целом, хочу поставить на полочку типовой одноместный Ил-2 по состоянию, видимо, на середину 1942 года. Скорее всего, без конкретной исторической привязки.

Терзает меня соблазн начать собирать параллельно академовский двухместный штурмовик. Пока не решил, время ещё есть...

[jetac]

№2 тоже простой окраски - серебристый и с привязкой - http://massimotessitori.altervista.org/sovietwarplanes/pages/il-2/il2-camo/il2-1942/il-2model1942wintercamo.htm

[mishenkov]

18 часов назад, pentagonschik сказал:

Вариант камуфляжа планирую самый простой - однотонный зелёный с надписью "В бой за родину!".

А бортовой номер хоть есть в этом варианте ??? На рисунке коробки что то не видно

[pentagonschik]

1 годину назад, mishenkov сказав:

А бортовой номер хоть есть в этом варианте

Бортового номера на рисунке снизу коробки нет. Кстати, такой же вариант окраски есть в одноместном Ил-2 от Академи, и тоже без Б/н. Впрочем, учитывая, что фото прототипа я так и не нашел, то что мешает навесить любой номер при необходимости по аналогии с известными бортами?

[mishenkov]

28 минут назад, pentagonschik сказал:

 Впрочем, учитывая, что фото прототипа я так и не нашел

Есть похожий, без "В бой...":

И видно что штурмовик камуфлирован. Ведь для 1942 года одноцветная окраска как то уж совсем была нетипичной для Ил-2, большинство всё же были в зелёно-чёрном камуфляже. Я бы посоветовал покрасить самолет не в "однотонный зелёный", а двухцветный верх.

Декаль можно оставить конечно ту что даётся и :

Цитата

навесить любой номер при необходимости по аналогии с известными бортами?

типа таких:





[pentagonschik]

1 хвилину назад, mishenkov сказав:

большинство всё же были в зелёно-чёрном камуфляже

Согласен, но нередко с заводов Ил-2 поступали именно в однотонном камуфляже, а черные пятна наносились уже в частях. Решу попозже. До окраски ещё далеко...  Во всяком случае, "ушатывать" модели я не люблю, так что может и получится factory fresh...

И спасибо за советы!

[mishenkov]

8 часов назад, pentagonschik сказал:

с заводов Ил-2 поступали именно в однотонном камуфляже, а черные пятна наносились уже в частях.

Перед войной да, Илы были одноцветными. И тогда уж вам строить модель как бы на начало войны - июнь-июль 1941 г. - типа машина ещё довоенной постройки. Тем более что самолет в модели, судя по фотке литников, с металлическим крылом.

8 часов назад, pentagonschik сказал:

Решу попозже. До окраски ещё далеко...

Ну да, ещё вся сборка впереди. Что ж будем посматривать

А по поводу окраски -  это дело хорошо описано в недавно прошедшем в журнале "М-Хобби" цикле статей "Камуфляж самолетов ВВС РККА в 1941 г.".  Советую почитать (журналы можно без проблем скачать в сети).

[pentagonschik]

Вчерашний воскресный день был почти полностью проведён за увлекательным чтением имеющейся литературы Ил-2. Просторы интернета также не избежали участи быть обшаренными. Вспомнил и про весьма интересный ресурс Massimo Tessitori и его исследования камуфляжей конкретных версий и экземпляров штурмовика.

Выводы вкратце: модель Smer представляет собой довольно редкий одноместный Ил-2 с металлическим крылом и деревянным хвостом. Выпускались таковые перед войной и осенью 1941 года (возможно, небольшие партии могли быть изготовлены и из заделов уже после эвакуации заводов). Большинство предвоенных было уничтожено или захвачено немцами в самом начале войны. Решил таки, что камуфляж будет зелёно-чёрный. Интересно, что, судя по тем же указанным выше исследованиям, зелёная и голубая краски на металлических и деревянных поверхностях была разной и имела заметные даже на черно-белых фотографиях отличия оттенков. Есть ещё много замеченных моментов, так что стройка "из коробки" обещает быть чуть веселее, чем я предполагал. Впрочем, как и всегда

[jetac]

есть  пара вариантов декали Токо - https://www.super-hobby.ru/products/Ilyushin-IL-2-Flying-Tank.html

и Дакопласт/ВЭ - https://www.super-hobby.ru/products/Ilyushin-IL-2.html

правда в последнем бортовой номер и кант звезд варианта "Чкалова" - желтые.

надо?



[pentagonschik]

1 годину назад, jetac сказав:

надо?

Спасибо, это известные варианты на самолеты с металлическим хвостом. У меня есть какие-то обрезки, надеюсь - хватит.

[pentagonschik]

Чуток подсобрал кабинет. Бронеперегородки за сиденьем пока нет - сушится замаскированное остекление.

В связи с тем, что по хорошей цене купил набор эдуардовского травления для одноместного Ил-2, сборка "изкоровки" плавно превращается в сборку "из коровника" ))). Травло предназначено для модели "Академи", но большинство деталей подойдёт и для "Смера".

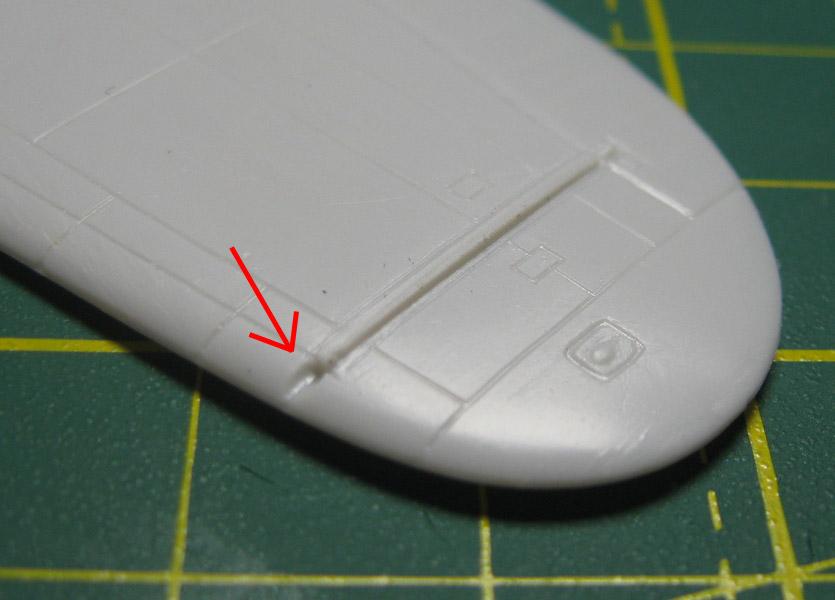

Ближайшее рассмотрение набора привело меня к выводу, что чехи не дали некоторые детали, которые, по идее, были изначально предусмотрены. Например, на законцовках нижних поверхностей крыла отлиты ребра балансиров и предусмотрены места для самих балансиров, но на литниках их нет.

Учитывая, что в имеющемся у меня наборе двухместного Ил-2 от "Академи" недостающие детали есть, и они не используются в копируемой им версии, то представилось логичным позаимствовать их оттуда. И, "в этой связи" (С) решился таки собрать параллельно и "обираемый" набор. Скорее всего, на грядущей неделе стартану и его.

Пы.Сы. Да! Приобрёл тематический набор красок Hataka. Всем, вроде, нравятся, попробую их и я...

[mishenkov]

11 минуту назад, pentagonschik сказал:

в имеющемся у меня наборе двухместного Ил-2 от "Академи" недостающие детали есть, и они не используются

Интересно, а зачем они вообще там были?

[pentagonschik]

1 хвилину назад, mishenkov сказав:

Интересно, а зачем они вообще там были?

Набор "Академи" имеет 2 рамки с деталями, общие как для одноместного, так и для двухместного вариантов Ил-2. Кроме того, предусмотрена возможность сборки разных модификаций, и не все детали необходимы для любого из них.

[mishenkov]

1 минуту назад, pentagonschik сказал:

Набор "Академи" имеет 2 рамки с деталями, общие как для одноместного, так и для двухместного

Понятно. А крыло у Академиков какое - металлическое или деревянное?

[pentagonschik]

1 хвилину назад, mishenkov сказав:

А крыло у Академиков какое - металлическое или деревянное?

Вариант аналогичный "Смеру" - металлическое крыло и деревянный хвост.

[mishenkov]

34 минуты назад, pentagonschik сказал:

 металлическое крыло и деревянный хвост.

Т.е. на двухместном тоже металлическое крыло???

[pentagonschik]

8 хвилин назад, mishenkov сказав:

двухместном тоже металлическое крыло???

Да, именно так

[mishenkov]

1 час назад, pentagonschik сказал:

Набор "Академи" имеет 2 рамки с деталями

А могли бы дать и деревянное крыло, с каковым зачастую Илы и делались.

[pentagonschik]

Немного продвинулся. Собрал и (не окончательно) покрасил кабинет с использованием Эдуардовского травла и парочки самодельных элементов. Не смог пройти мимо характерных воздухозаборников в носу, и поработал с ними (в модели они были глухие). Наклеил фольгу и высверлил насколько смог. Еще буду облагораживать после склейки корпуса. Кстати, носовая часть потребует вставки кусочка пластика, т.к. щель образуется довольно большая.

[jetac]

не хватает характерной угловатости боковым. думаю лучше было полностью снести, раз уж взялись полностью переделать - и заменить накладными из пивжести. или из фольги, но перед самой покраской, чтоб не помять ненароком.

[pentagonschik]

Собрал фюзель, прилепил горизонтальные поверхности. Сразу вылезло то, о чём я и подозревал: корневая часть крыла толще посадочного места, и если внизу всё более или менее терпимо, кроме щелей на стыке передней кромки крыла с корпусом, то сверху кроме заметных щелей присутствует ещё и ступенька примерно в 0,3-0,5 мм. Да и линия стыка верхней поверхности крыла была спроектирована разработчиком модели явно из соображений красоты плавного изгиба, не имеющего ничего общего с прототипом. Буду ждать шпатлёвку, т.к. та, на которую я рассчитывал, засохла, а вторая наличная годится только для черновой заделки крупных щелей, т.к. сильно крошится после высыхания. Форму воздухозаборников в носовой части решил оставить "как есть", т.к. они не сильны выступают из-за кока винта, а макросъёмку этого места я делать не буду ))).

[Маки]

К слову, свежий АиВ - в помощь !

[pentagonschik]

Тільки що, Маки сказав:

свежий АиВ - в помощь !

Спасибо! Как раз сегодня думаю приступить к двухместному Ил-2.

[Маки]

3 часа назад, pentagonschik сказал:

думаю приступить к двухместному Ил-2.

А что будет базой? Токо/Академ//Тамия?

[pentagonschik]

2 година назад, Маки сказав:

А что будет базой?

Academy
