Декали на Як-9М/К/Т/ДД/ТД, FOXBOT, 48-006 и 48-008

Recommended Posts

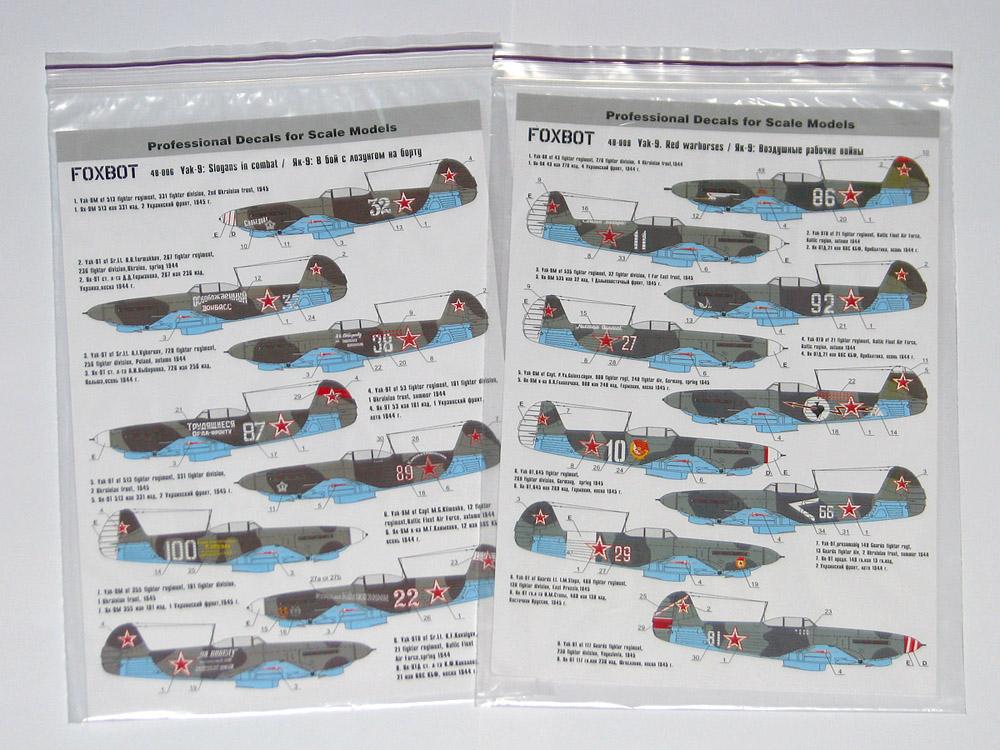

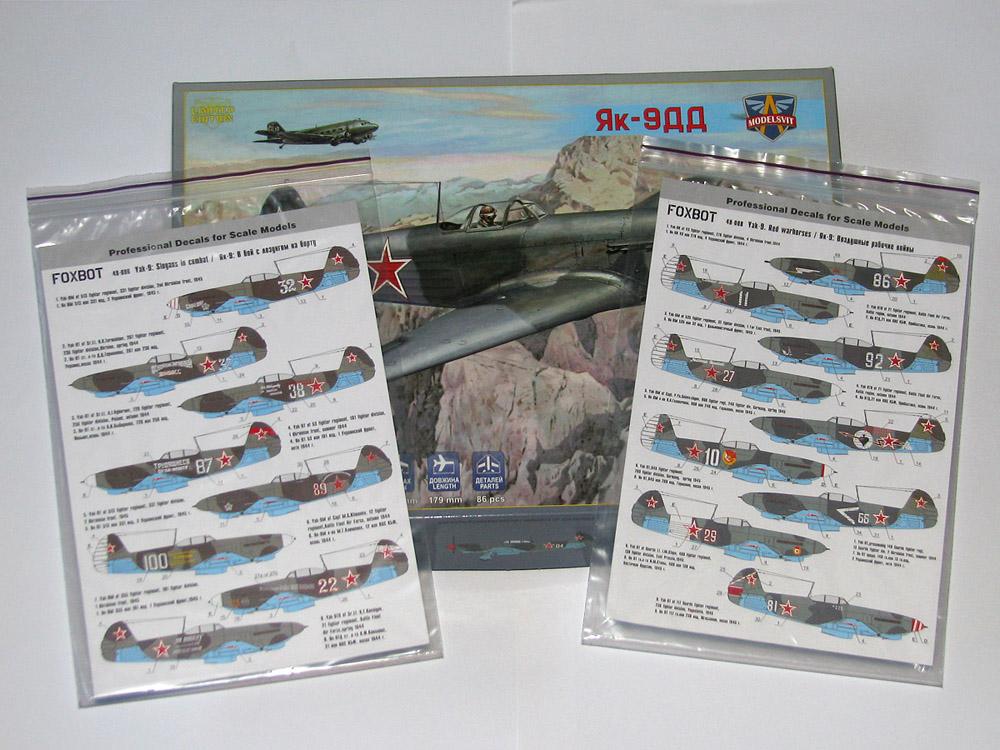

Я бы слукавил, если бы сказал, что не был заранее осведомлен о планах Моделсвіт относительно модели Як-9ДД. Знал еще задолго до того, как решил сам выпускать декали. Потому как только я принял такое решение, нарисовать Як-9 стало одной из первоочередных задач.

Yak-9-Decal_01.thumb.jpg.516a1f533441ca1 Yak-9-Decal_02.thumb.jpg.a3a002d6290204c Yak-9-Decal_03.thumb.jpg.ca9951d373fff9c

Но тут в дело вмешалась судьба. После анонса компании Hasegawa о выходе Ла-7 в 1/48, я поменял планы и решил сначала нарисовать декаль на Ла-7, а Як-9 отложил на более позднее время. На тот момент я еще не догадывался, что японцы попросту перепаковали старую модель с новой декалью, потому с Ла-7 на самом деле можно было не спешить. Но когда я узнал это, менять что-либо было поздно.
Потому проект по Як-9 стартовал практически перед выходом модели. Но нет худа без добра – зато удалось заглянуть в коробку, после чего два нарисованных варианта на модификацию ДД решили заменить на другие. Кроме того, после изучения содержимого коробки, стало понятно, что в планах производителя выпуск нескольких модификаций поздних Як-ов. Потому решили нарисовать модификации М, Т и ТД, сыграв на опережение.
Но на скорость работы над декалью сказалось и то, что проект проходил летом, постоянно сталкивался с ситуацией, что кто-то в отпуске или кого-то нет на месте. Кроме того, первоначально планировалось нарисовать 15 вариантов, разделенных на две декали. Но после сведения на декальный лист оказалось много пустого места, потому добавил еще три запасных варианта. Это тоже затормозило процесс. В итоге декаль вышла лишь в августе. Впрочем, зато было что представлять на выставке во Львове.
Кроме Моделсвіт модель Як-9 модификаций Т, К и ДД в 1/48 масштабе выпускал ICM, перепаковывал Alanger и до сих пор продолжает продавать ARK-models.

Yak-9-Decal_04.thumb.jpg.1523451dfd79727 Yak-9-Decal_05.thumb.jpg.ff5f87fd2f55a29 Yak-9-Decal_06.thumb.jpg.e2013cc5d985280 Yak-9-Decal_07.thumb.jpg.c14bce35935faec

Модели Як-9ДД от Моделсвіт и ARK-models я сравнивал в отдельном обзоре. Что касается декалей, то они не особо отличались разнообразием. Варианты яркие и заметные, но насколько я могу судить, рисовались не по фотоматериалам, а в основном по боковикам, потому изобилуют ошибками и неточностями. Подобную «мурзилку» сложно назвать конкуренцией. Потому можно смело заявить, что все нарисованные варианты ранее не издавались.

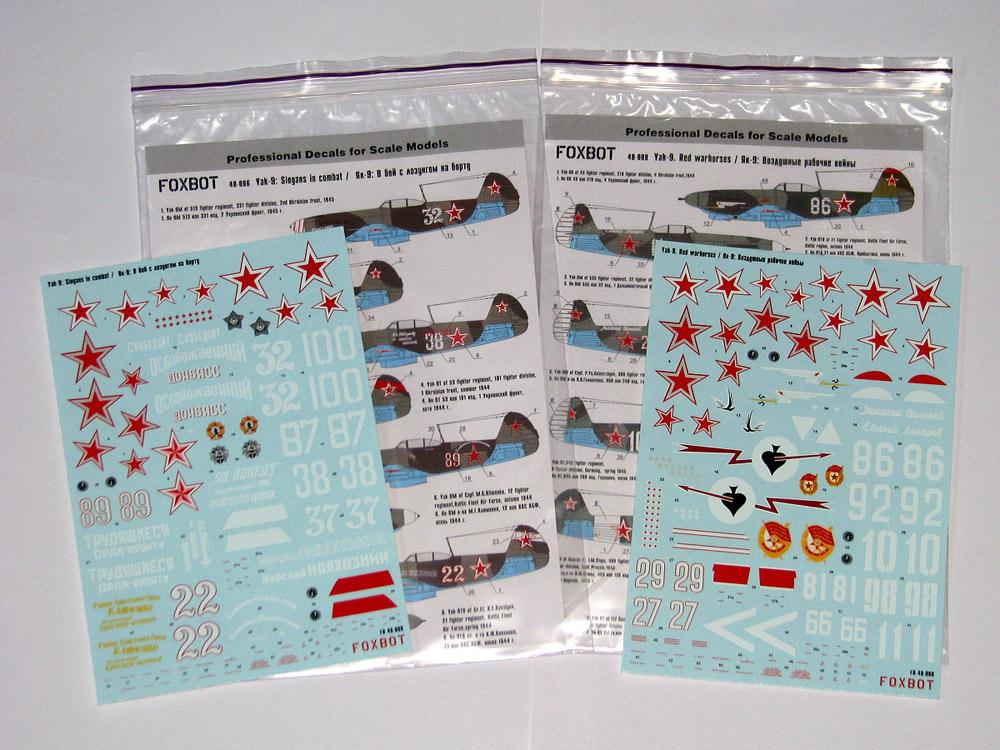

Итак, представленные в декали варианты.

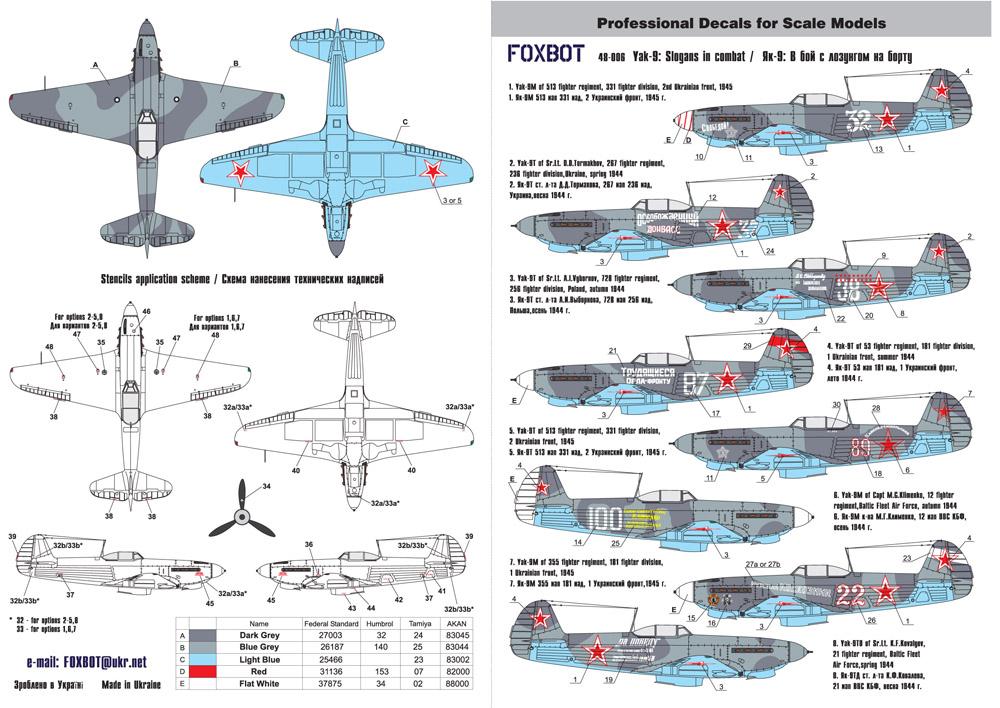

48-006 Yak-9: Slogans in combat / Як-9: В бой с лозунгом на борту

Yak-9-Decal_08.thumb.jpg.fe66683f4387fe0 Yak-9-Decal_09.thumb.jpg.53719ea62a33815

Варианты с дарственными надписями и лозунгами на фюзеляже. Содержит восемь вариантов.

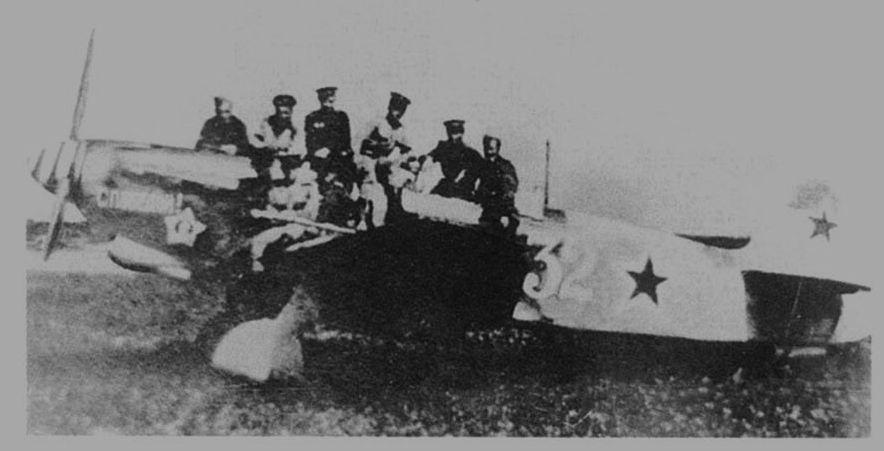

1. Як-9М 513 иап 331 иад, 2 Украинский фронт, 1945 г.

Yak-9-Decal_10.thumb.jpg.d7b9ccc16338f6d Yak-9-Decal_11.thumb.jpg.b9fb715e495663a

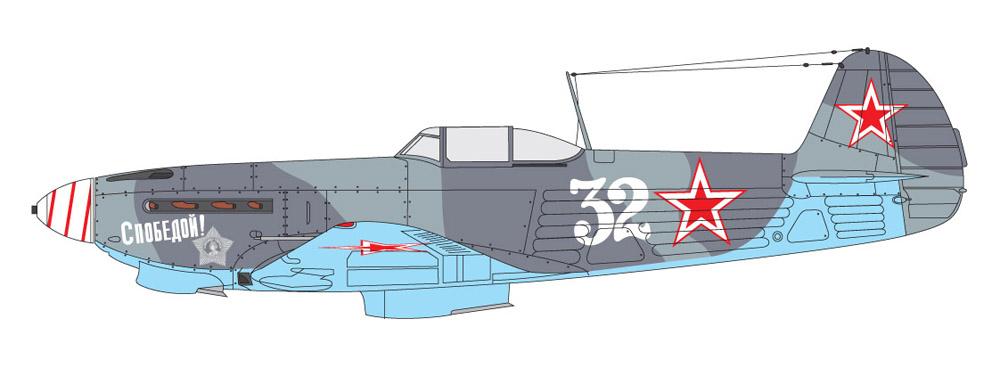

Вариант интересен орденом Суворова и спиралью на коке винта. Последнее для советской авиации ВМС не совсем типично.

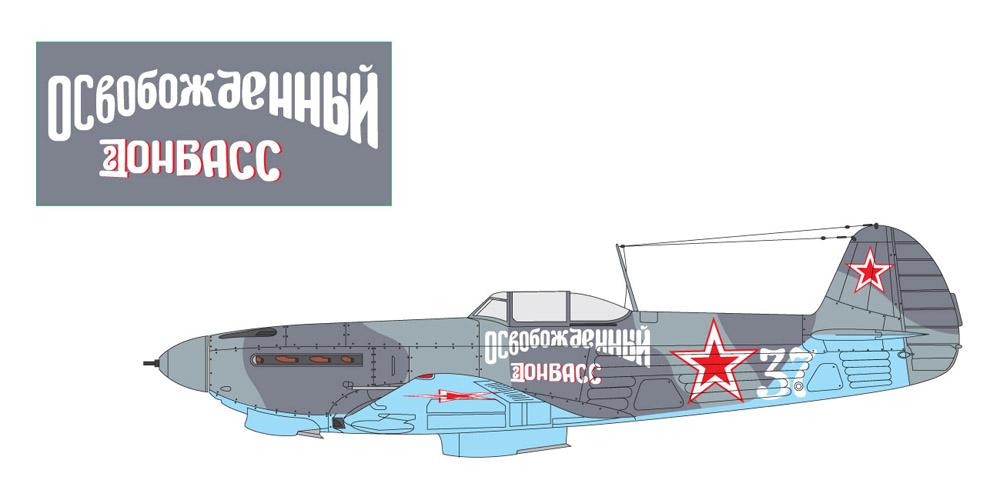

2. Як-9Т ст. л-та Д.Д. Тормахова, 267 иап 236 иад, Украина, весна 1944 г.

Yak-9-Decal_12.thumb.jpg.77a2d517dfbf2d7 Yak-9-Decal_13.thumb.jpg.2718da2a1fcd250 Yak-9-Decal_14.thumb.jpg.710662e5f7b4f50

Надпись «Освобожденный Донбасс» в нынешних условиях особенно привлекает внимание. Конечно, каждый вносит в нее свой смысл, но мы-то надеемся, что скоро Донбасс будет освобожден от оккупации. Не мог пройти стороной данный борт, и лично у меня даже сомнений не возникало, что его непременно нужно нарисовать.

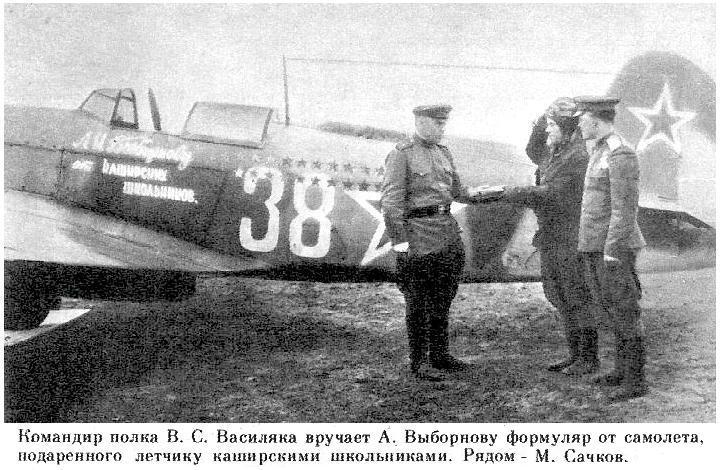

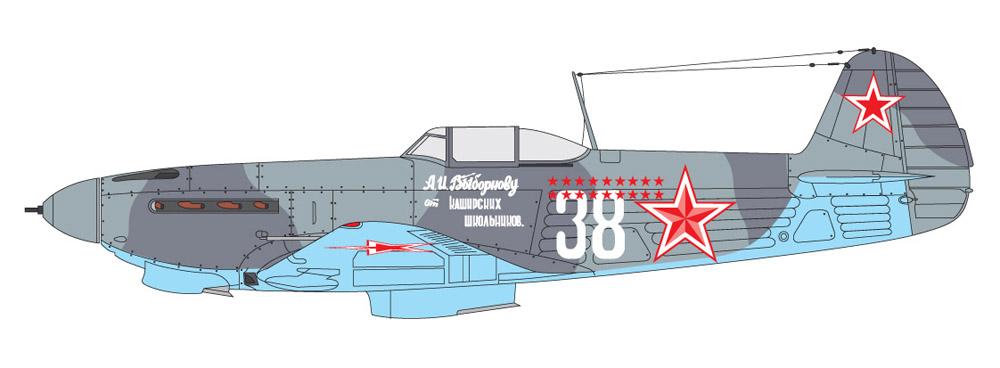

3. Як-9Т ст. л-та А.И. Выборнова, 728 иап 256 иад, Польша, осень 1944 г.

Yak-9-Decal_15.thumb.jpg.44ab20614a17ee0 Yak-9-Decal_16.thumb.jpg.f57e43cdf631e1f Yak-9-Decal_17.thumb.jpg.21585400b0f60fb Yak-9-Decal_18.thumb.jpg.3142c97e531b7fb

 Yak-9-Decal_19.thumb.jpg.f2ae4a65e33ed04 Yak-9-Decal_20.thumb.jpg.197e6bd89f428ab  Yak-9-Decal_21.thumb.jpg.16d50de54bc769e

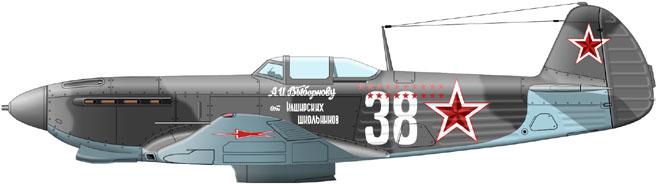

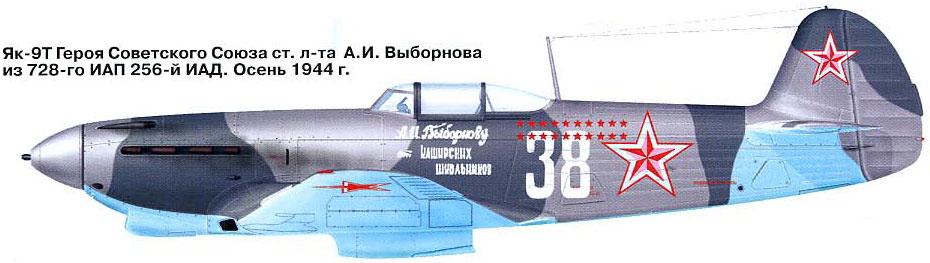

Борт Выборнова. Отличается наличием т.н. кремлевских звезд на фюзеляже. Правда, на боковиках кремлевские звезды изображены и на киле, но имеющиеся у меня фото этого не подтверждают. Потому решили не выдумывать очередную «мурзилку».

4. Як-9Т 53 иап 181 иад, 1 Украинский фронт, лето 1944 г.

Yak-9-Decal_22.thumb.jpg.a5a8f306dfdcb9c Yak-9-Decal_23.thumb.jpg.fd1220a35184aec Yak-9-Decal_24.thumb.jpg.5ab70fbf46066aa

Очередной вариант с боковиком-«мурзилкой». Ничего общего с фото, потому рисовать пришлось с нуля.

5. Як-9T 513 иап 331 иад, 2 Украинский фронт,  1945 г.

Yak-9-Decal_25.thumb.jpg.d0f07594069aeb0 Yak-9-Decal_26.thumb.jpg.a1a2b6d44c7776b Yak-9-Decal_27.thumb.jpg.2842deebc26b162

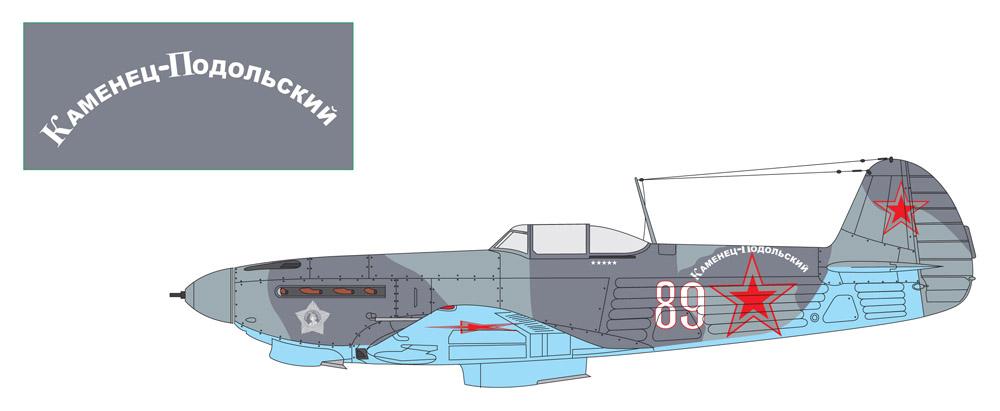

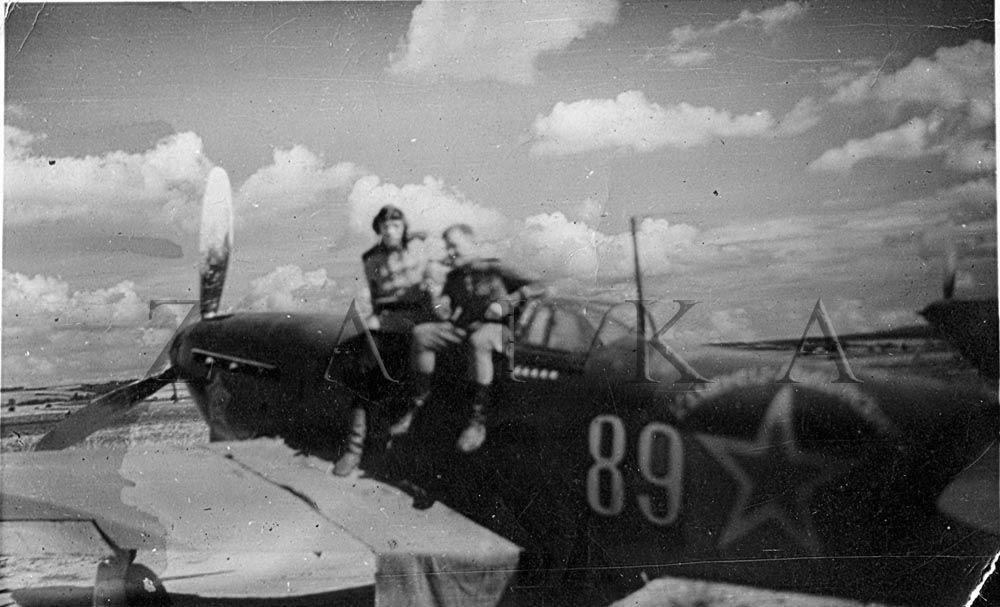

Естественно, в первую очередь на себя обращает внимание надпись «Каменец Подольский», орден Суворова и отметки о сбитых.

6. Як-9М к-на М.Г. Клименко, 12 иап ВВС КБФ, осень 1944 г.

Yak-9-Decal_28.thumb.jpg.eb7b045b6128e51 Yak-9-Decal_29.thumb.jpg.667587662d8d77a Yak-9-Decal_30.thumb.jpg.93923a767abd95e

Думаю, не стоит объяснять, что вариант рисовал из-за дарственной надписи.

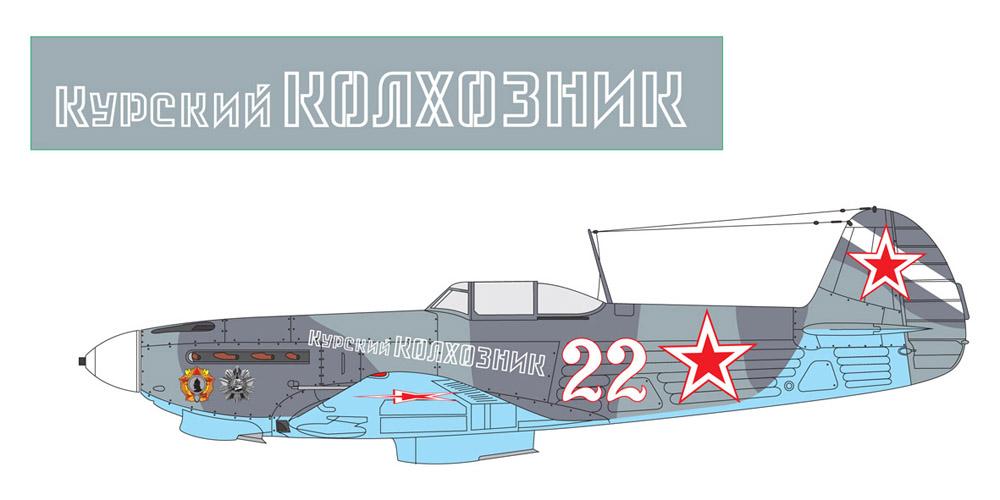

7. Як-9М 355 иап 181 иад, 1 Украинский фронт, 1945 г.

Yak-9-Decal_31.thumb.jpg.8308dfb87e1b642 Yak-9-Decal_32.thumb.jpg.c72b6c28bb81880 Yak-9-Decal_33.thumb.jpg.9284c6c9586d16b Yak-9-Decal_34.thumb.jpg.0f08e322532cf1b Yak-9-Decal_35.thumb.jpg.d4fed740a9eadd6

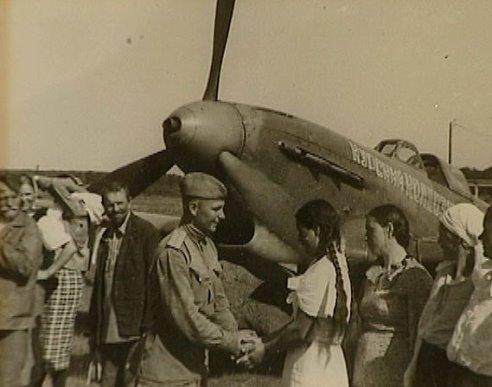

Один из дополнительных вариантов. Интересен наличием орденов Невского и Кутузова и дарственной надписью. Судя по фото, надпись сначала была контурной, потом стала сплошной. Потому дали оба варианта. Кстати, орден Кутузова имеет точно такие же размеры, как и на варианте Ла-7, где я по ошибке дал орден Невского.

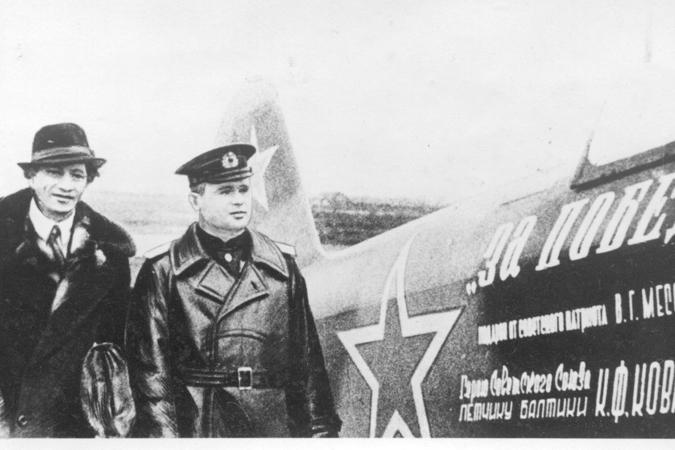

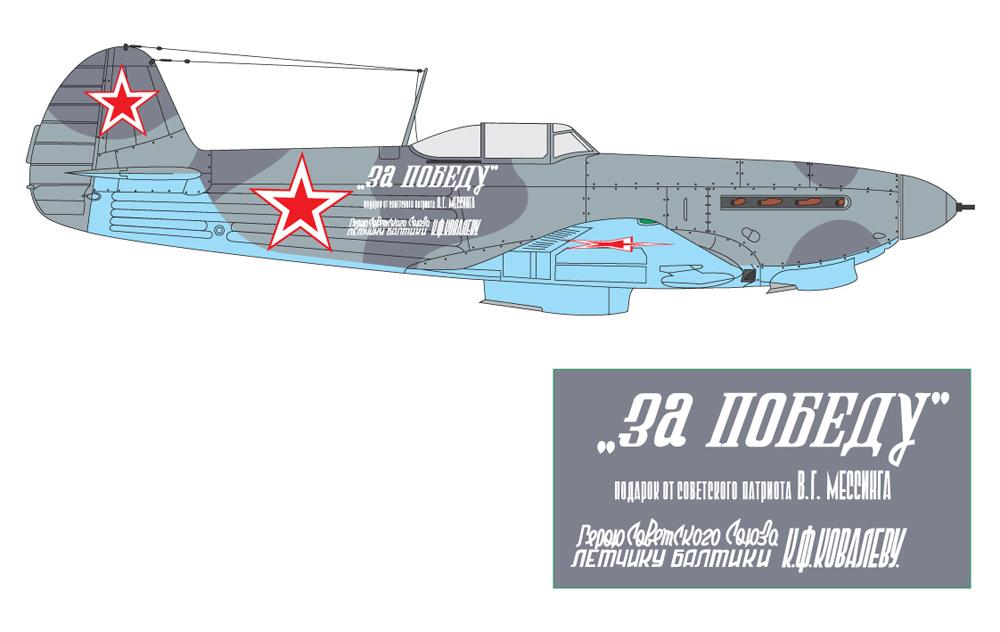

8. Як-9ТД ст. л-та К.Ф. Ковалева, 21 иап ВВС КБФ, весна 1944 г.

Yak-9-Decal_36.thumb.jpg.f7e014d7071ec81 Yak-9-Decal_37.thumb.jpg.9ea351ef20e7e2d  Yak-9-Decal_38.thumb.jpg.33b465d03aeb2bc Yak-9-Decal_39.thumb.jpg.0f5a1814285cdf5

Yak-9-Decal_40.thumb.jpg.22018ed69be70e0 Yak-9-Decal_41.thumb.jpg.0916354f984776c Yak-9-Decal_42.thumb.jpg.f0d282679fd4d27 Yak-9-Decal_43.thumb.jpg.9303c08b217608c

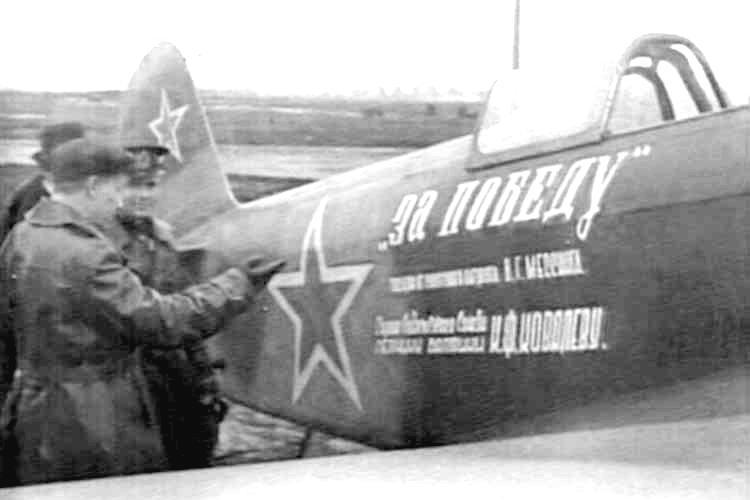

Вариант интересен дарственной надписью от В.Г. Мессинга. Этот же борт мелькал и сериале про Мессинга, что недавно показывали по ТВ. Надпись рисовал по кадрам кинохроники. Вроде бы получилось.

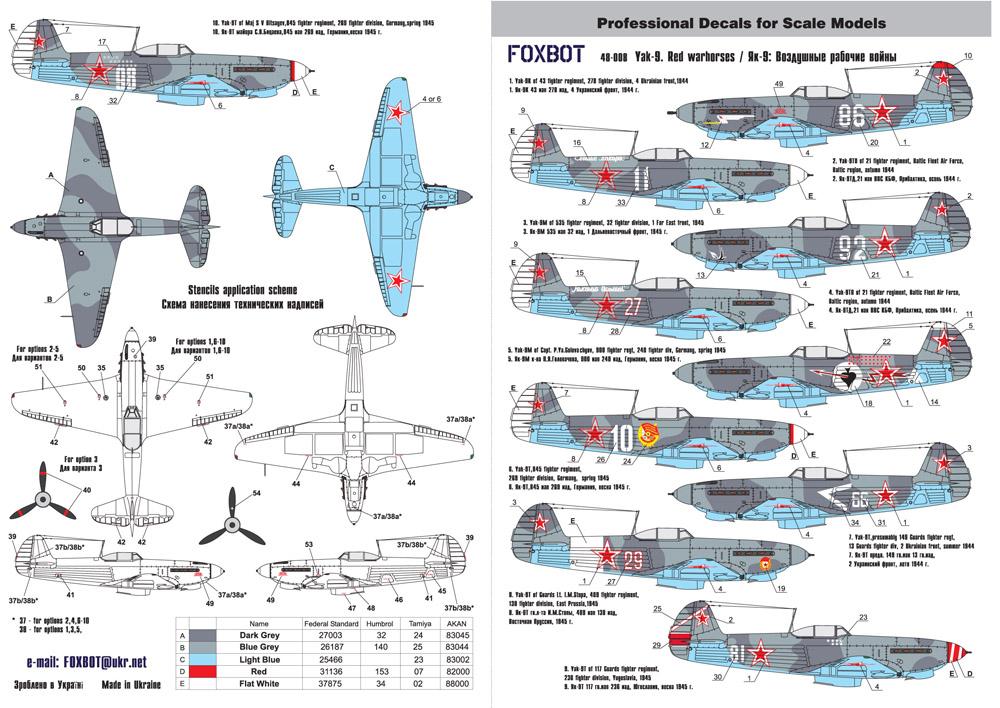

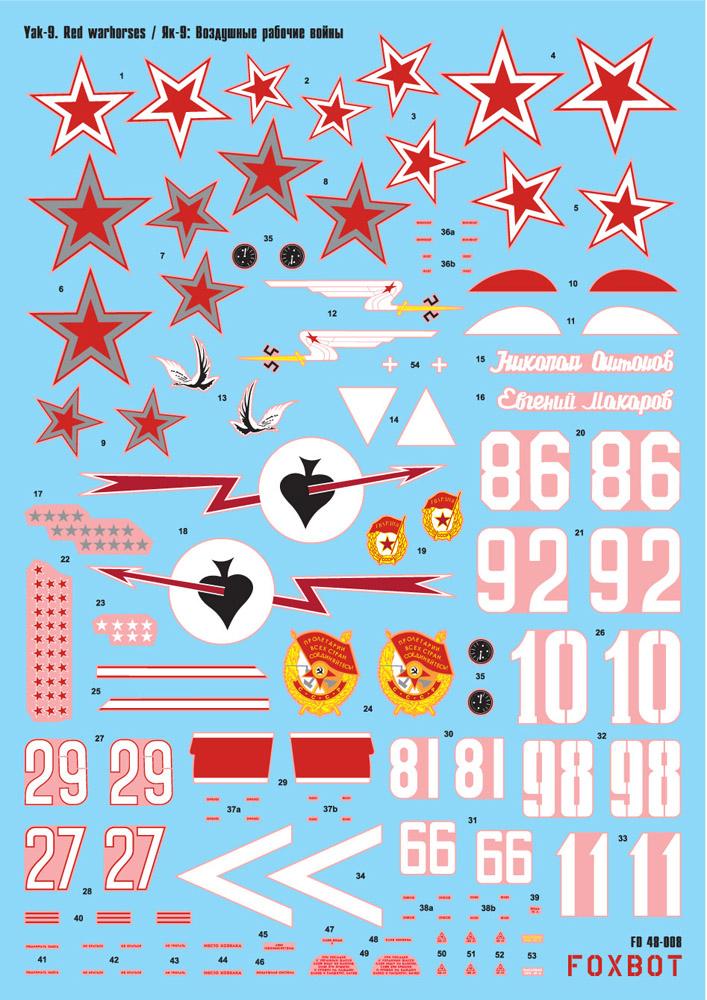

48-008 Yak-9. Red warhorses / Як-9: Воздушные рабочие войны

Yak-9-Decal_44.thumb.jpg.a1c71345e54336f Yak-9-Decal_45.thumb.jpg.f99b829174a0433

В декали даны десять вариантов, нарисованные из-за интересной графики, а также пара именных бортов.

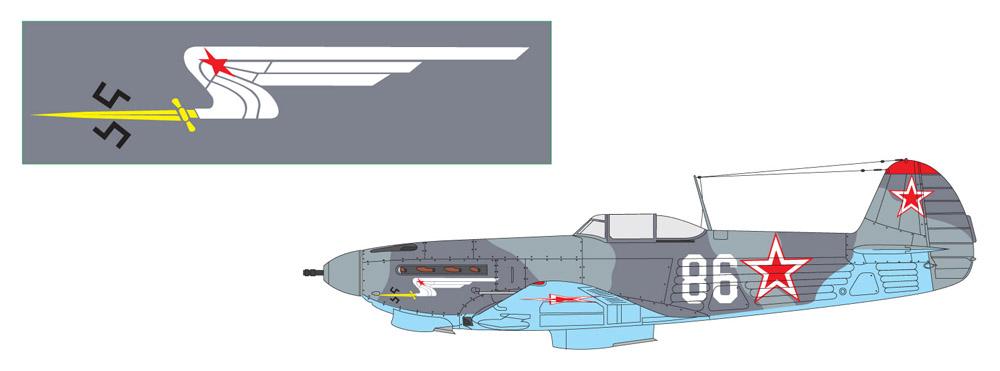

1. Як-9К 43 иап 278 иад, 4 Украинский фронт, 1944 г.

Yak-9-Decal_46.thumb.jpg.1cfc24d1b43437b Yak-9-Decal_47.thumb.jpg.2a7311932fe2f6f

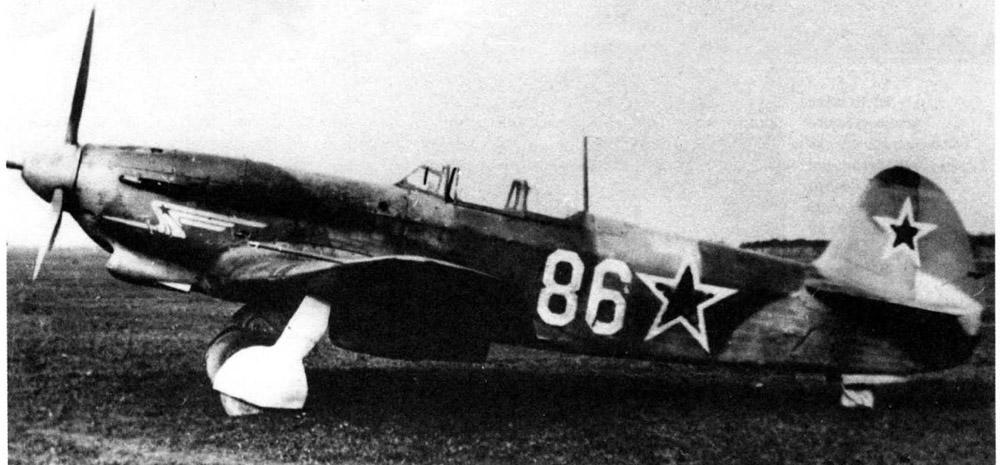

Единственный вариант Як-9К из нарисованных. Боковики присутствуют на «Палитре крыла». Также имеется в декали ICM и у ARK-models, но крылатый мечь там совершенно другой. Короче, все четко по боковикам с Палитры и нарисовано. А смотреть-то надо на фото!

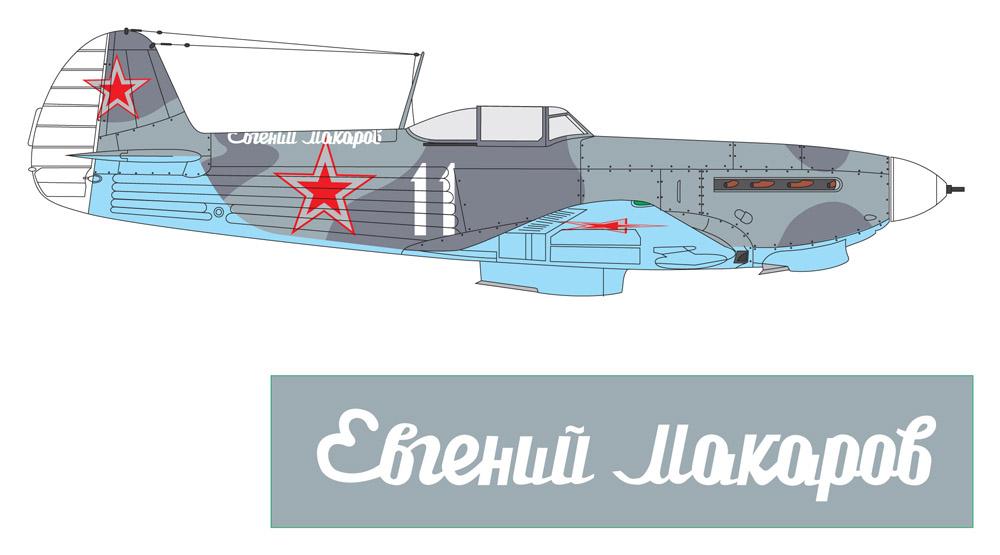

2. Як-9ТД, 21 иап ВВС КБФ, Прибалтика, осень 1944 г.

Yak-9-Decal_48.thumb.jpg.b92a6d6bead2a0d Yak-9-Decal_49.thumb.jpg.ec2bc867fc39a71

Когда декаль уже полностью была сформирована, Александр Ручковский, который остается моим постоянным консультантом по авиации ВМВ, вдруг высказал мысль, что на фото не видно носа, потому точно установить модификацию невозможно. А в 21 иап ВВС КБФ на то время были как Як-9ТД, так и Як-9ДД. Потому хоть в инструкции и указано ТД, с вероятностью 50/50 это может быть и ДД. Фамилии пилота на фото не видно, потому составляли по аналогии с буквами имени и другого борта данного подразделения (вариант 4). Кстати, для четвертого варианта также с вероятностью 50/50 может быть, что это тоже ДД, а не ТД. На всякий случай в декали присутствуют технические надписи для модификации ДД (маркировка дополнительных топливных баков и серийные номера), просто они не указаны в инструкции.

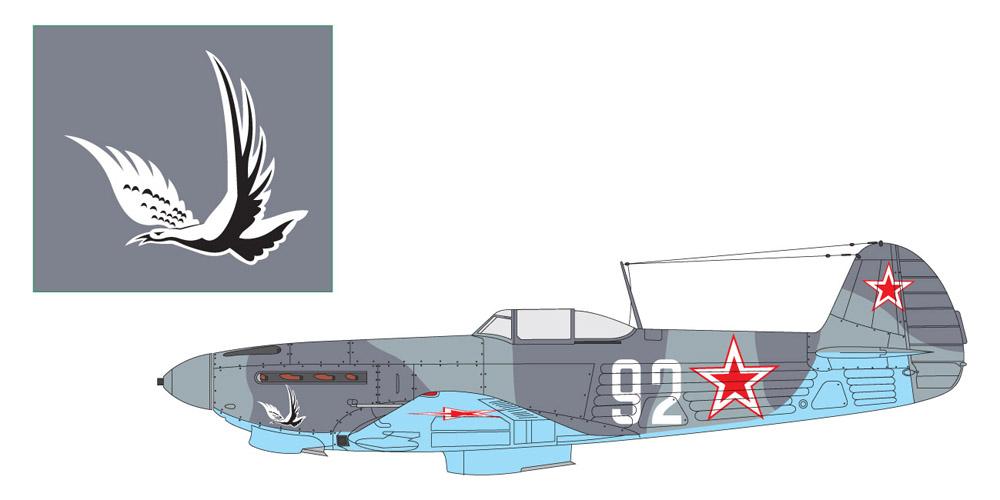

3. Як-9М 535 иап 32 иад, 1 Дальневосточный фронт, 1945 г.

Yak-9-Decal_50.thumb.jpg.2f42bc47d27418e Yak-9-Decal_51.thumb.jpg.3d5ff14c3c0a260

Очень хотелось нарисовать птичку, не смог удержаться.

4. Як-9ТД, 21 иап ВВС КБФ, Прибалтика, осень 1944 г.

Yak-9-Decal_52.thumb.jpg.4cbf0a69dff796d Yak-9-Decal_53.thumb.jpg.fb7f71440121f11

Вариант, аналогичный с вариантом 2, потому все сказанное ранее, справедливо и для него.

5. Як-9М к-на П.Я. Головачева, 900 иап 240 иад,  Германия,  весна 1945 г.

Yak-9-Decal_54.thumb.jpg.d34980fc70a2bea Yak-9-Decal_55.thumb.jpg.4f5baa508c36377 Yak-9-Decal_56.thumb.jpg.730b1d1a4522809

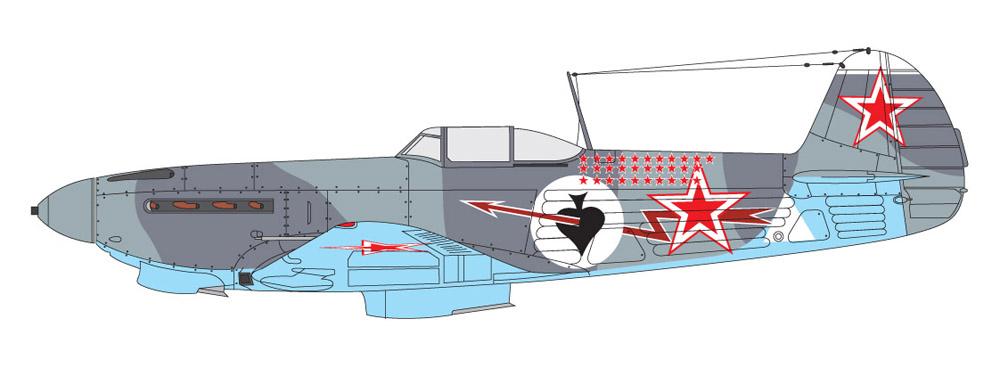

Борт имеет интересную графику, которую очень хотелось нарисовать. И снова же боковики оказались «мурзилкой», не имеющими ничего общего с фото. На боковике нет ни белой «пилотки» на киле, ни белого треугольника возле стабилизатора, да и стрела нарисована совершенно непохоже.

6. Як-9Т, 845 иап 269 иад, Германия,  весна 1945 г.

Yak-9-Decal_57.thumb.jpg.83a65f2e7097090 Yak-9-Decal_58.thumb.jpg.e8da694e85d4d2d

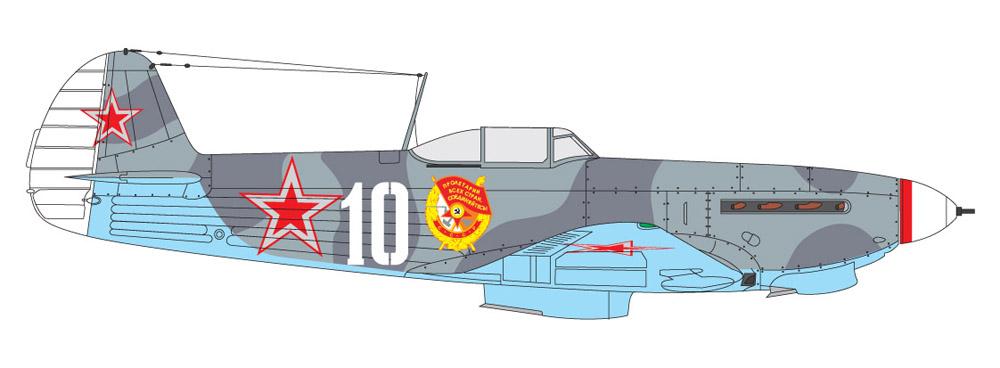

Конечно же, орден БКЗ решил все. Только ради него борт стоило нарисовать.

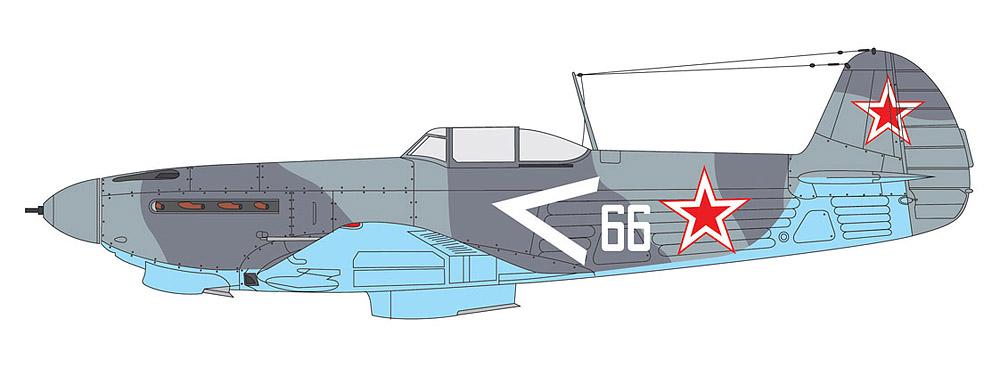

7. Як-9Т предп. 149 гв.иап 13 гв.иад, 2 Украинский фронт, лето 1944 г.

Yak-9-Decal_59.thumb.jpg.6abd1a006f3924b Yak-9-Decal_60.thumb.jpg.8c398159578dfda

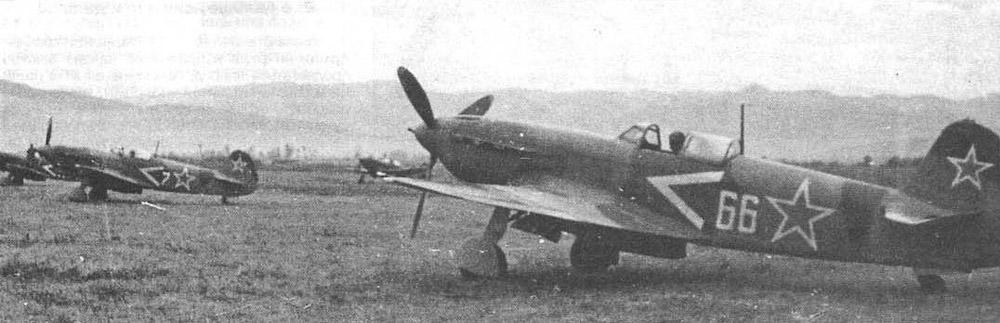

Еще один дополнительный борт, которым заполнили пустое место на декальном листе. Вроде как ничего особенного, кроме шеврона, не очень типичного для советской авиации ВМВ.

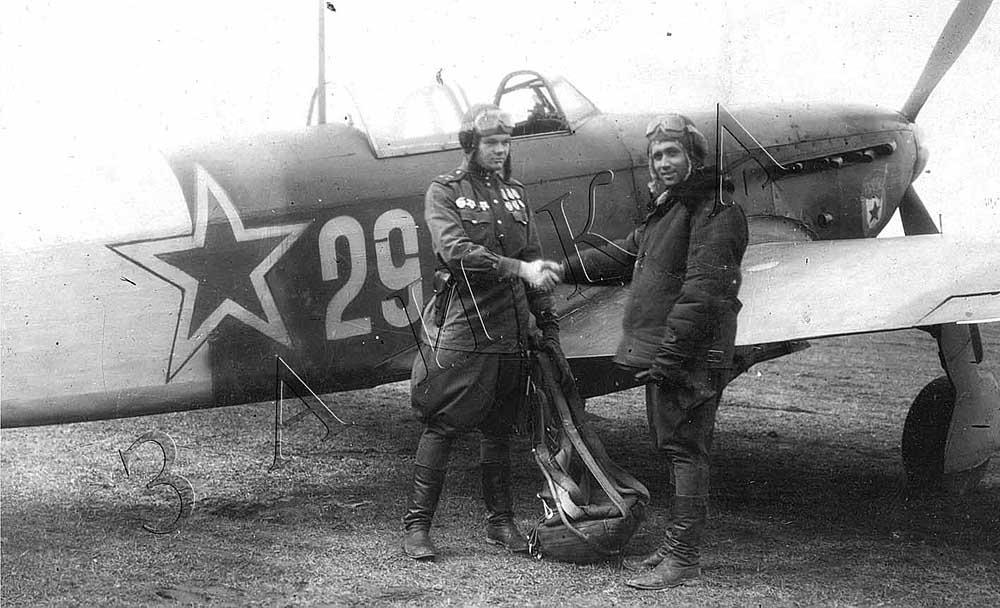

8. Як-9Т гв.л-та И.М. Стопы, 409 иап 130 иад, Восточная Пруссия, 1945 г.

Yak-9-Decal_61.thumb.jpg.383ce52f8b1134a Yak-9-Decal_62.thumb.jpg.4bf238be8e0c37d

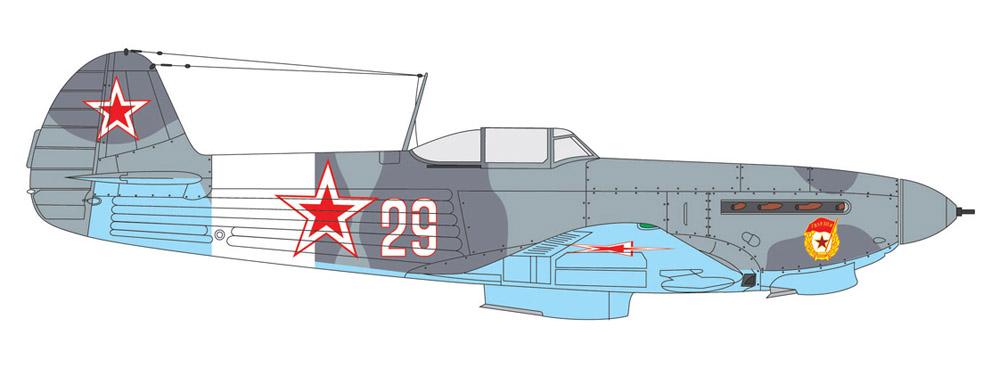

И еще один дополнительный вариант. Интересен белой полосой на фюзеляже, что также не очень распространенное явление для советской авиации.

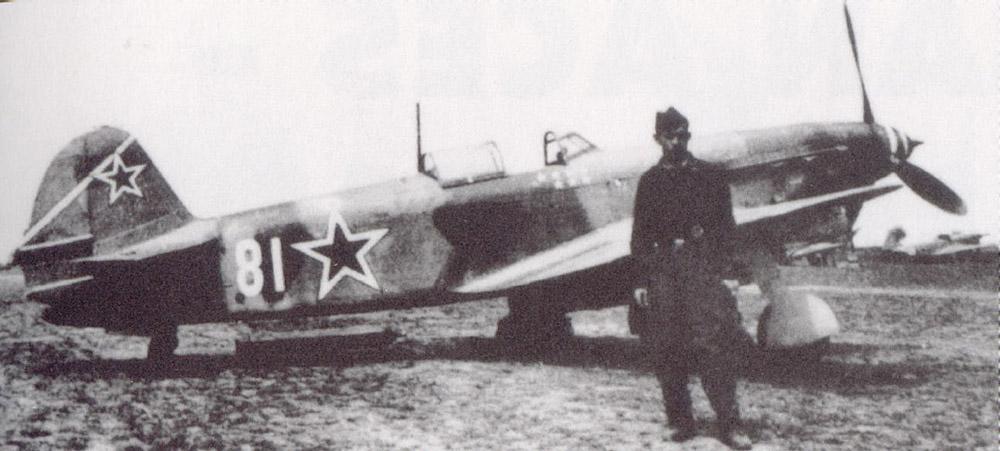

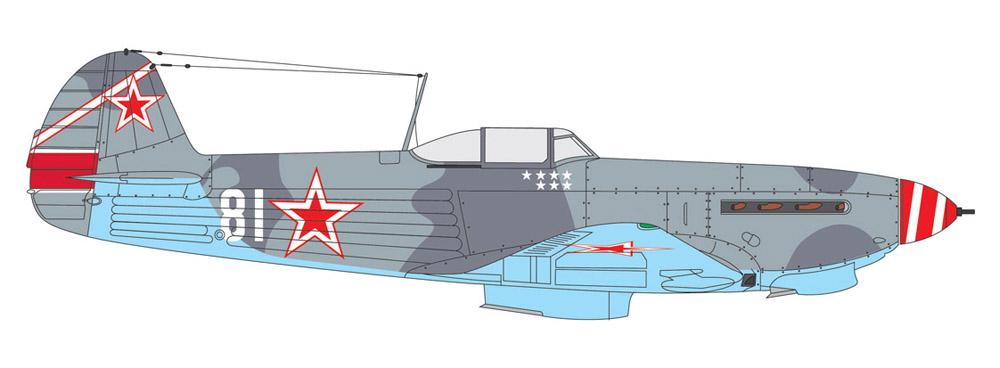

9. Як-9Т 117 гв.иап 236 иад, Югославия, весна 1945 г.

Yak-9-Decal_63.thumb.jpg.749423fbc4e36b3 Yak-9-Decal_64.thumb.jpg.a5b67e4a0bd9ef8

Полосы на киле и отметки о победах решили все. Ну и спираль на коке винта, что тоже не совсем по советским стандартам.

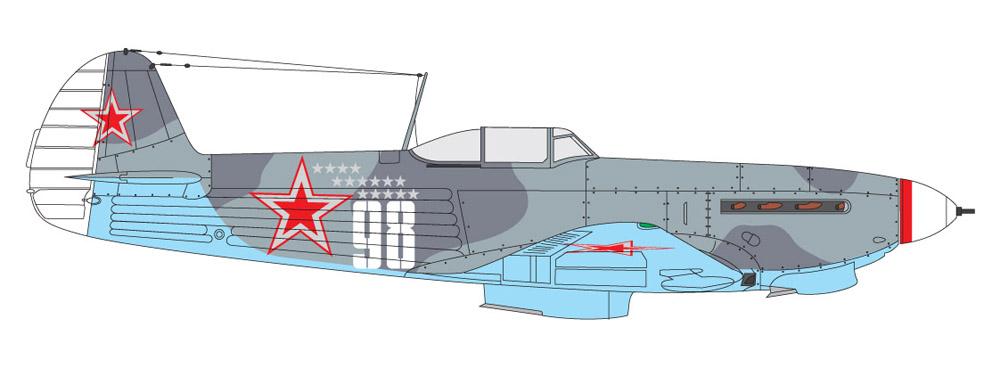

10. Як-9Т майора С.В. Бицаева, 845 иап 269 иад, Германия, весна 1945 г.

Yak-9-Decal_65.thumb.jpg.34c9ac404e8b9db Yak-9-Decal_66.thumb.jpg.3d00199f0c5cd04

Очень интересный борт с отметками о сбитых. На фото отчетливо видно, что звезда имеет серебристую окантовку, как и звезды побед.

В каждой из декалей присутствует полная техничка на один борт. Некоторые элементы даны с запасом. В первой декали присутствуют два комплекта звезд: один с белой окантовкой, второй – с серебристой. Также имеются кремлевские звезды для третьего варианта. Во второй декали даны три комплекта звезд, два из которых с белой окантовкой и один с серебристой. Таким образом исправлена ошибка производителя, который в декали из набора дал звезды с белой окантовкой.

Вывод
Лучшее мнение о декали я услышал во Львове во время выставки от товарища, что собирает для Моделсвіт презентационные модели. Он сказал следующее: «Что ж вы наделали?! Нарисовали все самые интересные варианты! Что ж мы теперь в коробки класть будем?» Думаю, что-то добавить сложно. Может, предложить им в набор паковать мои декали? :icon_wink7:

Share this post


Link to post
Share on other sites

Может, предложить им в набор паковать мои декали?

Логика подсказывает, что эта фраза является доказательством того, что скоро выйдут и другие версии Як-9?

А вообще, почему бы и нет? Можно сделать какую-то урезанную версию для моделсвита - с одним-двумя вариантами.



Share this post


Link to post
Share on other sites

Логика подсказывает, что эта фраза является доказательством того, что скоро выйдут и другие версии Як-9?

А вообще, почему бы и нет? Можно сделать какую-то урезанную версию для моделсвита - с одним-двумя вариантами.



​В смысле "является доказательством"? А два кока винта и два комплекта пушки тебе ни на что не намекнули? Тут же достаточно дать крыло без дополнительных баков, вот тебе М и Т. Другой кок и пламегаситель на пушку - К. Я еще в обзоре на модель предполагал, что будет продолжение. Знающие люди подтвердили мое предположение. Вот если Моделсвит замахнется еще и на ранние коротконосые Як-и, то придется еще пару декалей рисовать. К примеру, Богдану зубастика нарисовал бы. ;)

Share this post


Link to post
Share on other sites

Ну потому что дека у тебя на что угодно, только НЕ на ДД.

А они сокрушаются, что класть в модели. Чего сокрушаться, если модель ДД, а дека на другие модификации?

Share this post


Link to post
Share on other sites

Читай обзор. Как минимум два варианта с вероятностью 50/50 могут быть ДД. Плюс звезды с серебристыми окантовками, хочется этого или нет, все равно нужны для изкоробочных вариантов. Я просто исправил ошибку производителя.

А что будут другие модификации, это и очевидно, и уже подтверждено несколькими знающими людьми. Можно ждать другие модификации, можно делать уже имеющуюмя модель, предположив, что балтфлотцы - ДД. ;)
